很多企業在使用SPC軟件時，存在很多誤區，沒有結合自身的生產特點，因而會產生預警漏報的問題，今天小編根據企業的生產類型，幫助企業選用SPC控制圖。

以下是針對不同生產類型的選用指南和邏輯：

一、關注生產過程細節- 計量型數據控制圖

適用于連續測量值（如長度、重量、溫度、濃度等）。這類圖靈敏度高，能反映過程的細微波動。

1. 大批量、流程穩定、自動化程度高的生產

• 推薦：均值-極差圖

• 適用場景：機械加工、注塑、電子元器件生產等，通常子組大?。╪）在2-9之間。這是最常用、最基礎的計量型控制圖。

• 作用：均值圖監控過程的集中趨勢，極差圖監控過程的離散程度。

2. 大批量、取樣成本低、重視過程細微波動

• 推薦：均值-標準差圖

• 適用場景：當子組大小大于9（如化學制藥、連續型化工流程），或者有計算機輔助數據采集時。

• 優勢：標準差比極差更能精確反映過程的波動情況，尤其在子組容量較大時。

3. 單件、小批量、無法形成子組

• 推薦：?jiǎn)沃?移動極差圖

• 適用場景：大型設備制造、航空航天零部件、模具加工、昂貴的破壞性試驗，或者生產速度極慢（每小時/每天只產1件），無法形成子組的情況。

• 注意：對數據的正態性要求較高，且對過程變化的敏感度低于均值圖，適合用于檢測較大的異常波動。

4. 多品種/小批量生產/有子組

如果生產屬于“多品種、小批量”，傳統控制圖（如均值-極差圖）難以建立控制限。

• 方案：

• 通用控制圖：將不同零件的歷史數據，通過標準變換（減去均值除以標準差）轉換為同一尺度，繪制在同一個控制圖上。

• 目標控制圖：不依賴歷史數據，直接使用工程規格或設計目標值作為控制中心線。

ZMR圖

5. 流程性材料、在線自動測量

• 推薦：指數加權移動平均圖

• 適用場景：化工、煉油、制藥連續生產，或者需要檢測微小漂移的高精度工藝，如刀具磨損等。

• 優勢：對過程均值的小幅漂移非常敏感，能比常規圖更早報警。

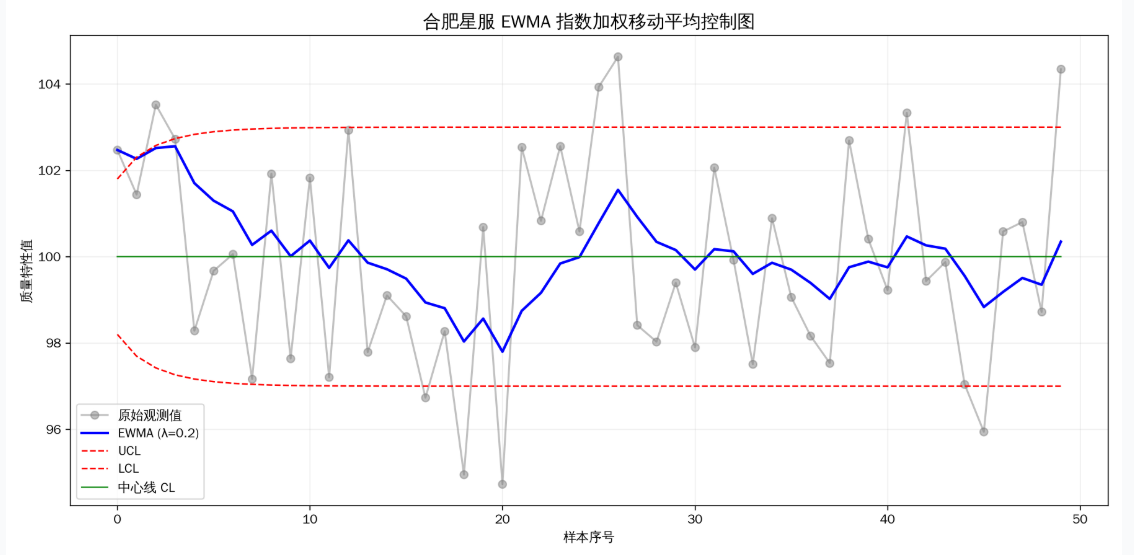

EWMA圖

6. 服務或行政流程

• 方案：

• 通常使用P圖（如接聽電話的等待時間是否達標，但按比例計）或U圖（如每份合同的錄入錯誤數）。

• 對于響應時間等數據，若為連續值，可使用單值-移動極差圖。

二、關注統計過程控制- 計數型數據控制圖

適用于離散數據（如合格/不合格、缺陷數）。

1. 非連續生產、按批次檢驗

• 推薦：不合格品率圖 或 不合格品數圖

• P圖：當每個批次的樣本容量不相等時（例如：每天來料數量不同，檢驗數量不同），用于監控產品的不合格品率（如良率監控、報表）。

• NP圖：當每個批次的樣本容量相等時（例如：每天固定抽檢100個），用于監控不合格品的實際個數。

• 適用場景：

• 典型行業：裝配線、成品抽檢、電子組裝。

2. 高產量、關注質量缺陷類型而非產品報廢

• 推薦：?jiǎn)挝蝗毕輸?shù)圖 或 缺陷數圖

• U圖：當每個“單位”的面積、長度或復雜度不相等時（例如：電路板上的焊點數量不同，布匹上的疵點按平米計算），用于監控平均單位缺陷數。

• C圖：當每個“單位”的檢查機會相等時（例如：每臺電視機的表面劃痕數，每塊電路板的虛焊點數）。

• 適用場景：

• 典型行業：紡織、PCB板制造、表面處理、服務行業（如每張發票的錯誤數）。
